垂直螺翼液封式水表LXR-(40～200)/A2
◆用途：
★用于測量流經自來水管道水的體積總量。用戶可在該水表指示器上直觀讀取流過水表水的體積。適用于單向水流，
對有腐蝕性的液體不能測量。
◆優點：
★大葉輪低轉速設計，水表可以承受更大的水流量沖擊。
★表殼回流腔設計，壓損大幅度降低。
★內置不銹鋼過濾網，可有效防止管道中的雜物損壞水表，減少水表的故障率。
★七位寬字輪設計，字輪計數部分采用特殊液體封裝并配有壓力補償裝置，指針計數減速部分能長期浸泡在水中。
★字輪顯示部位上方采用防霧氣設計，可有效防止玻璃上下表面內外溫差導致冷凝現象，使字輪讀數長期保持清晰。
★機芯設計為可拆式結構，使水表不必從管道上拆下，機芯便可取出修理或者更換保養。
◆工作條件：
溫度等級：T30 水壓等級：MAP10或MAP16 氣候和機械環境等級：O級 流動剖面敏感度等級：U5/D3
◆流量技術參數
|
公 稱
口 徑
|
過載
流量
Q4
|
常用
流量
Q3
|
Q3/Q1
|
Q2/Q1
|
分界
流量
Q2
|
最小
流量
Q1
|
最小
讀數
Min
|
最大
讀數
Max
|
|
mm
|
m3/h
|
m3/h
|
m3
|
|
40
|
31.25
|
25
|
100
|
1.6
|
0.4
|
0.25
|
0.0005
|
9999999
|
|
50
|
50
|
40
|
160
|
0.4
|
0.25
|
0.0005
|
9999999
|
|
65
|
50
|
40
|
160
|
0.4
|
0.25
|
0.0005
|
9999999
|
|
80
|
78.75
|
63
|
160
|
0.63
|
0.39
|
0.0005
|
9999999
|
|
100
|
125
|
100
|
160
|
1
|
0.63
|
0.0005
|
9999999
|
|
150
|
312.5
|
250
|
160
|
2.5
|
1.56
|
0.005
|
9999999
|
|
200
|
500
|
400
|
160
|
4.0
|
2.5
|
0.005
|
9999999
|
◆計量特性：2級水表（準確度等級為2級）
在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區（Q2≤Q≤Q4）為±2%，低區（Q1≤Q＜Q2）為±5%；
◆壓力損失等級：Δ
p 63
◆外形尺寸及重量
|
公稱口徑
|
長
L
|
寬
B
|
高
H
|
連接螺紋
D
|
公稱壓力
MPa
|
重量
kg
|
|
mm
|
|
40
|
245
|
150
|
235
|
G2B
|
1.0
|
7.8
|
|
1.6
|
|
公 稱
口 徑
|
長
L
|
寬
B
|
高
H
|
連接法蘭標準：GB/T17241.6-2008
|
公稱壓力
|
重量
|
|
|
法
蘭
外
徑
D
|
螺栓孔中
心圓直徑
D1
|
單邊螺栓孔數-孔直徑
n-Φd
|
|
|
mm
|
MPa
|
kg
|
|
|
50
|
280
|
165
|
235
|
165
|
125
|
4-Φ19
|
1.0
|
14
|
|
|
1.6
|
|
|
65
|
300
|
185
|
245
|
185
|
145
|
4-Φ19
|
1.0
|
15
|
|
|
1.6
|
|
|
80
|
370
|
200
|
325
|
200
|
160
|
8-Φ19
|
1.0
|
23
|
|
|
1.6
|
|
|
100
|
370
|
220
|
337
|
220
|
180
|
8-Φ19
|
1.0
|
28
|
|
|
1.6
|
|
|
150
|
500
|
300
|
472
|
285
|
240
|
8-Φ23
|
1.0
|
79
|
|
|
1.6
|
|
|
200
|
500
|
370
|
530
|
340
|
295
|
8-Φ23
|
1.0
|
95
|
|
|
12-Φ23
|
1.6
|
94
|
|
注：法蘭連接按GB/T17241.6-2008 PN10的規定，特殊規格訂貨時提出。
尺寸及重量、主要參數以產品實物及訂貨要求為準。

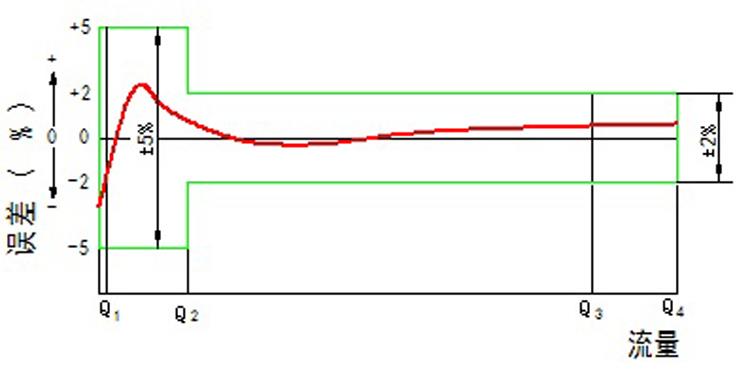

◆流量誤差曲線
◆外形尺寸圖
