大口徑機械水表系列

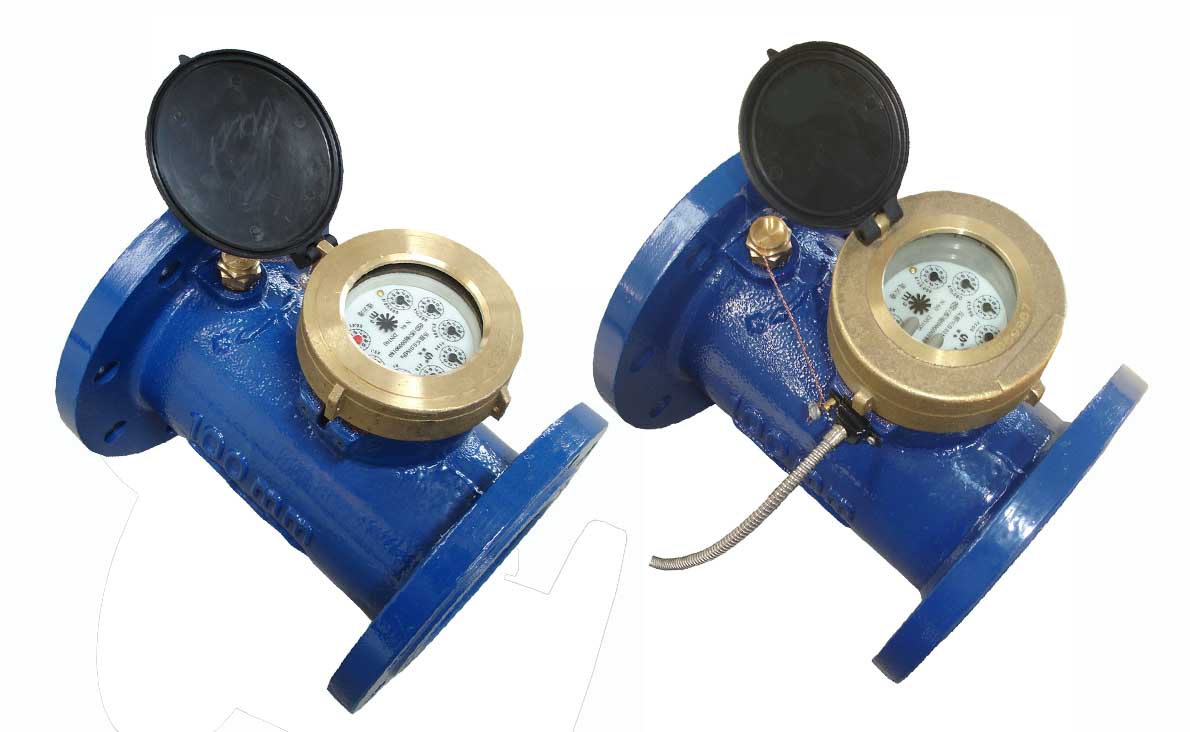

水平螺翼濕式冷水表LXL－（80～200）C

用　途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar）水溫：0.1℃～50℃
特　點：本水表為不可拆濕式水表，主要應用于農業灌溉及工業用表。具有以下優點：結構新穎、性能穩定;傳動性能穩定可靠;可以測量水質較硬和含垢、含懸浮顆粒的水質;壓力損失小，讀數直觀，使用壽命長;根據需要可配有遠傳發訊裝置.通常我們標準配置為干簧管感應器。脈沖當量有100升/脈沖和1000升/脈沖供選擇.同時也有其他傳感器給有條件的客戶選用。
主要技術參數

公稱口徑	計量等級	過載流量Q4	常用流量Q3	分界流量 Q2	最小流量Q1	最小讀數	最大讀數
mm	Q3/Q1	m³/h				m³
80	20	78.75	63	5.04	3.15	0.01	999999

100	20	125	100	8.0	5.0	0.01	999999

150	20	312.5	250	20	12.5	0.01	999999

200	20	500	400	32	20	0.01	999999

示值誤差限：
從分界流量到過載流量為 ±2%；從最小流量到分界流量（不包括分界流量）為 ± 5%。

外形尺寸及重量

口徑	長 L	寬 B	高 H	連接法蘭			重量
口徑	長 L	寬 B	高 H	法蘭外徑D1	螺栓孔中心直徑 D2	連接螺栓	重量
mm				法蘭外徑D1	螺栓孔中心直徑 D2	連接螺栓	kg
80	225	200	236	200	160	8-M16	14.1
100	250	220	251	220	180	8-M16	17.2
150	300	285	309	285	240	8-M20	28
200	350	340	362	340	295	8-M20	41.6
